Accessori per sistemi radianti
Componenti selezionati per completare il sistema radiante in modo preciso, affidabile e coerente con il pannello scelto.
Tubi

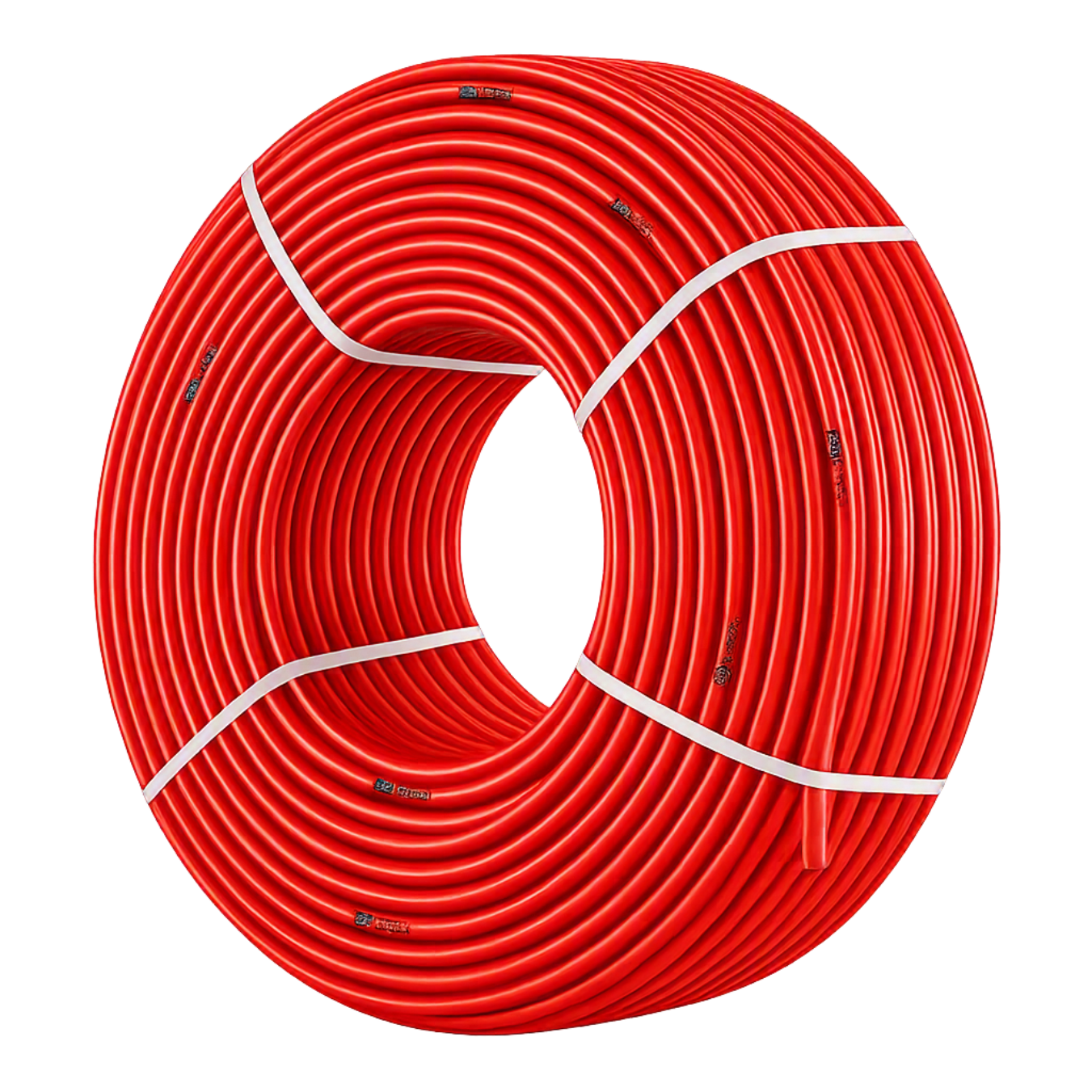

Tubo PE-Xa
Tubo PE-Xa (polietilene reticolato con perossidi) per l'installazione di impianti di riscaldamento-raffrescamento radiante con barriera ossigeno Evoh secondo norma DIN 4726. Grado di reticolazione > 80% prodotto secondo la norma DIN 16892 – 4726/4729. Pressione massima per classe di utilizzo 3 – 10 bar (UNI EN ISO 15875-1) Temperatura massima a 6 bar: 90 °C.
| Codice | Diametro e struttura | U.M. | Confezione |
|---|---|---|---|
| 410001 | Ø 16 × 2 mm · 3 strati | mt/l | 120 m |
| 410002 | Ø 16 × 2 mm · 3 strati | mt/l | 300 m |
| 410003 | Ø 16 × 2 mm · 3 strati | mt/l | 600 m |
| 410004 | Ø 17 × 2 mm · 3 strati | mt/l | 120 m |
| 410005 | Ø 17 × 2 mm · 3 strati | mt/l | 300 m |
| 410006 | Ø 17 × 2 mm · 3 strati | mt/l | 600 m |
| 420001 | Ø 16 × 2 mm · 5 strati | mt/l | 120 m |
| 420002 | Ø 16 × 2 mm · 5 strati | mt/l | 300 m |
| 420003 | Ø 16 × 2 mm · 5 strati | mt/l | 600 m |
| 420004 | Ø 17 × 2 mm · 5 strati | mt/l | 120 m |
| 420005 | Ø 17 × 2 mm · 5 strati | mt/l | 300 m |
| 420006 | Ø 17 × 2 mm · 5 strati | mt/l | 600 m |

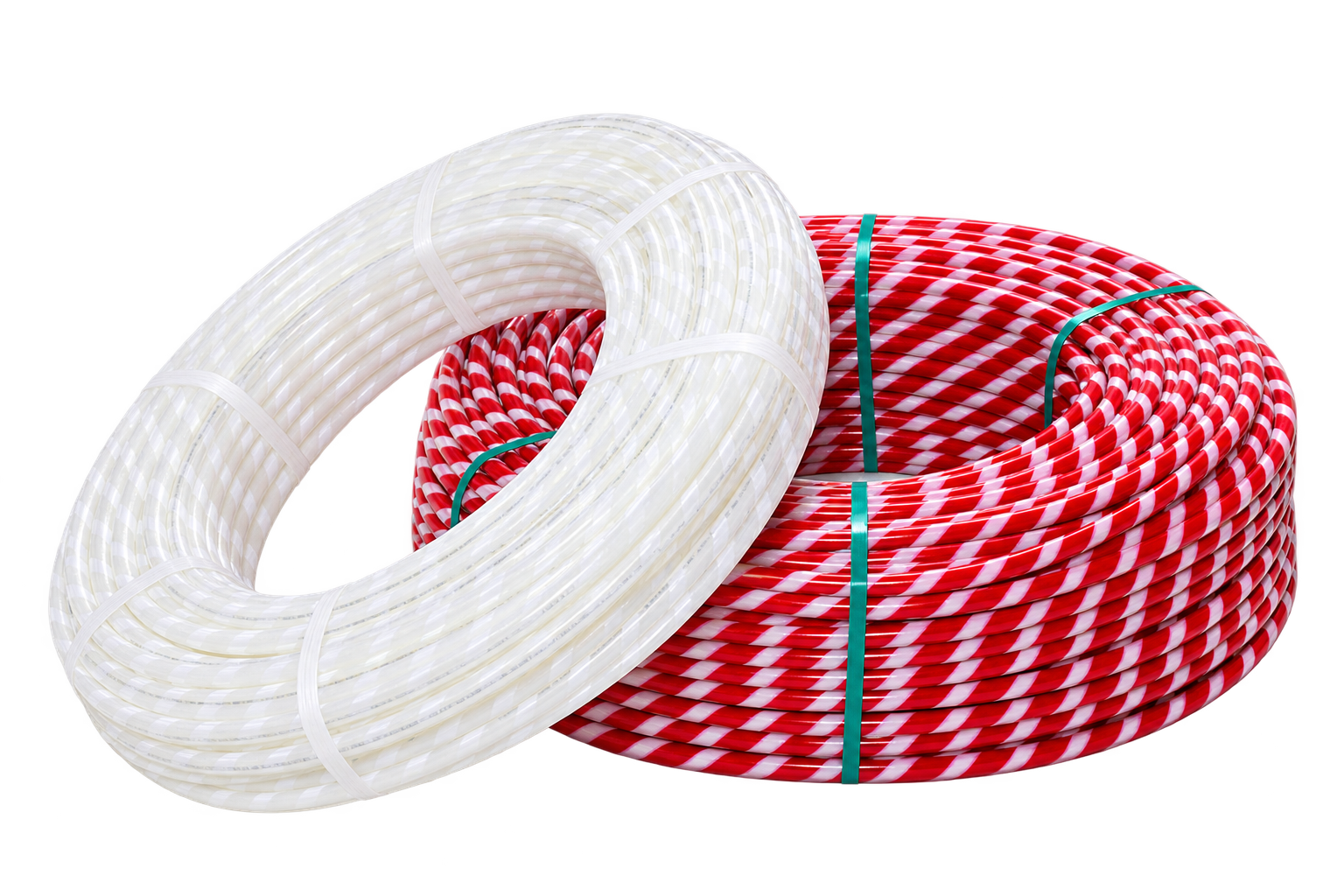

Tubo PE-Xa 5 Layer QuickAttach
Tubo PE-Xa a 5 strati con barriera all'ossigeno EVOH e rivestimento QuickAttach per la posa rapida sui pannelli dedicati. Disponibile Ø 17 × 2 mm in bobine da 120, 300 e 600 m.
| Codice | Diametro e struttura | U.M. | Confezione |
|---|---|---|---|
| 450001 | Ø 17 × 2 mm · 5 strati | mt/l | 120 m |
| 450002 | Ø 17 × 2 mm · 5 strati | mt/l | 300 m |
| 450003 | Ø 17 × 2 mm · 5 strati | mt/l | 600 m |
Tubo PERT 5 Layer QuickAttach
Tubo PERT a 5 strati con barriera all'ossigeno EVOH e rivestimento QuickAttach per la posa rapida sui pannelli dedicati. Disponibile Ø 17 × 2 mm in bobine da 120, 300 e 600 m.
| Codice | Diametro e struttura | U.M. | Confezione |
|---|---|---|---|
| 460001 | Ø 17 × 2 mm · 5 strati | mt/l | 120 m |
| 460002 | Ø 17 × 2 mm · 5 strati | mt/l | 300 m |
| 460003 | Ø 17 × 2 mm · 5 strati | mt/l | 600 m |

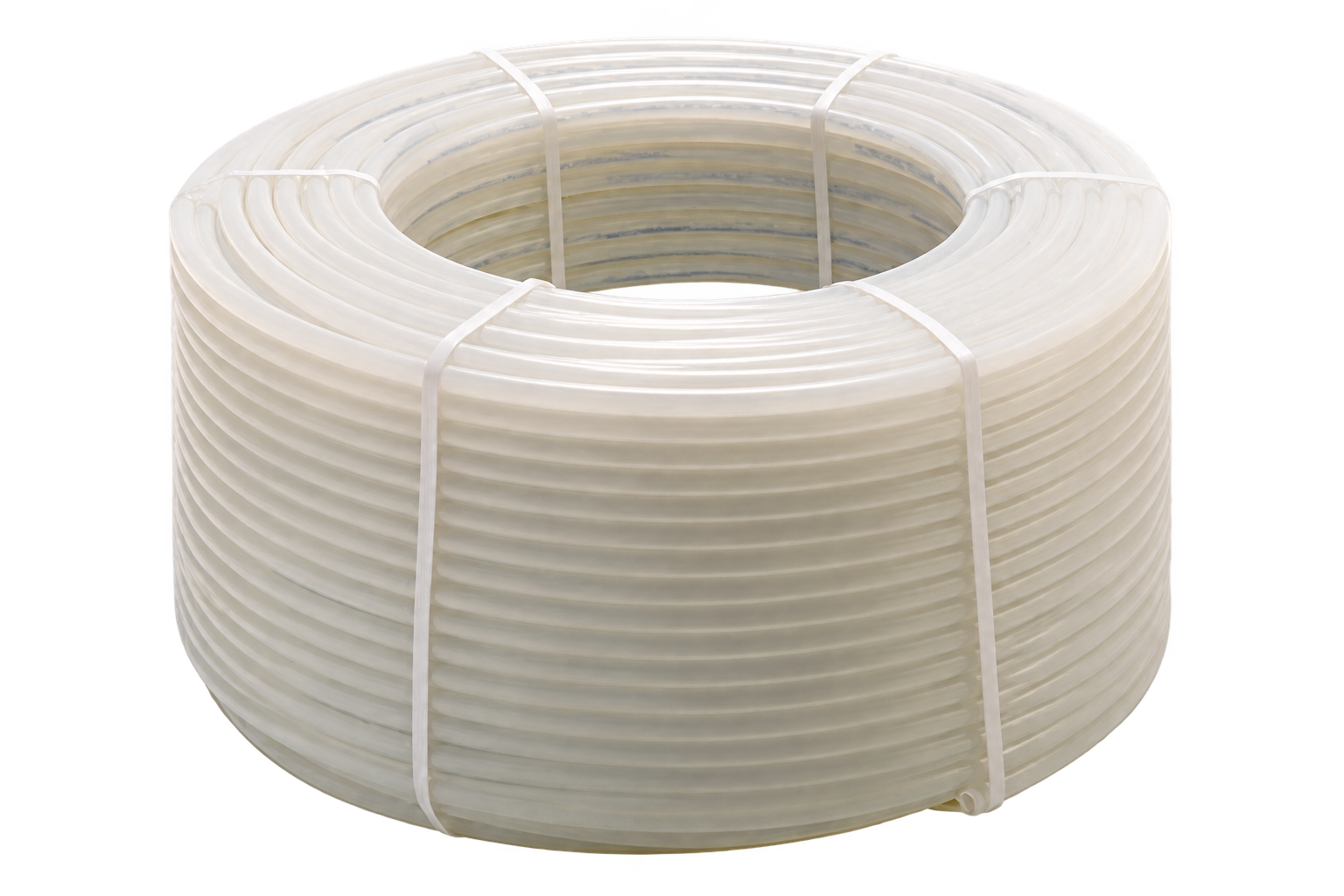

Tubo PE-RT 5 Layer
Tubo PE-RT (polietilene ad alta resistenza termica) per l'installazione di impianti di riscaldamento – raffrescamento radiante Tubazione con barriera ad ossigeno Evoh secondo norma DIN 4726. Prodotto secondo la norma EN ISO 22391 . Pressione massima per classe di utilizzo 4 – 10 bar (UNI EN ISO 15875-1). Temperatura massima a 6 – 10 bar: 70 °C.
| Codice | Diametro e struttura | U.M. | Confezione |
|---|---|---|---|
| 430001 | Ø 16 × 2 mm · 5 strati | mt/l | 120 m |
| 430002 | Ø 16 × 2 mm · 5 strati | mt/l | 300 m |
| 430003 | Ø 16 × 2 mm · 5 strati | mt/l | 600 m |
| 430004 | Ø 17 × 2 mm · 5 strati | mt/l | 120 m |
| 430005 | Ø 17 × 2 mm · 5 strati | mt/l | 300 m |
| 430006 | Ø 17 × 2 mm · 5 strati | mt/l | 600 m |

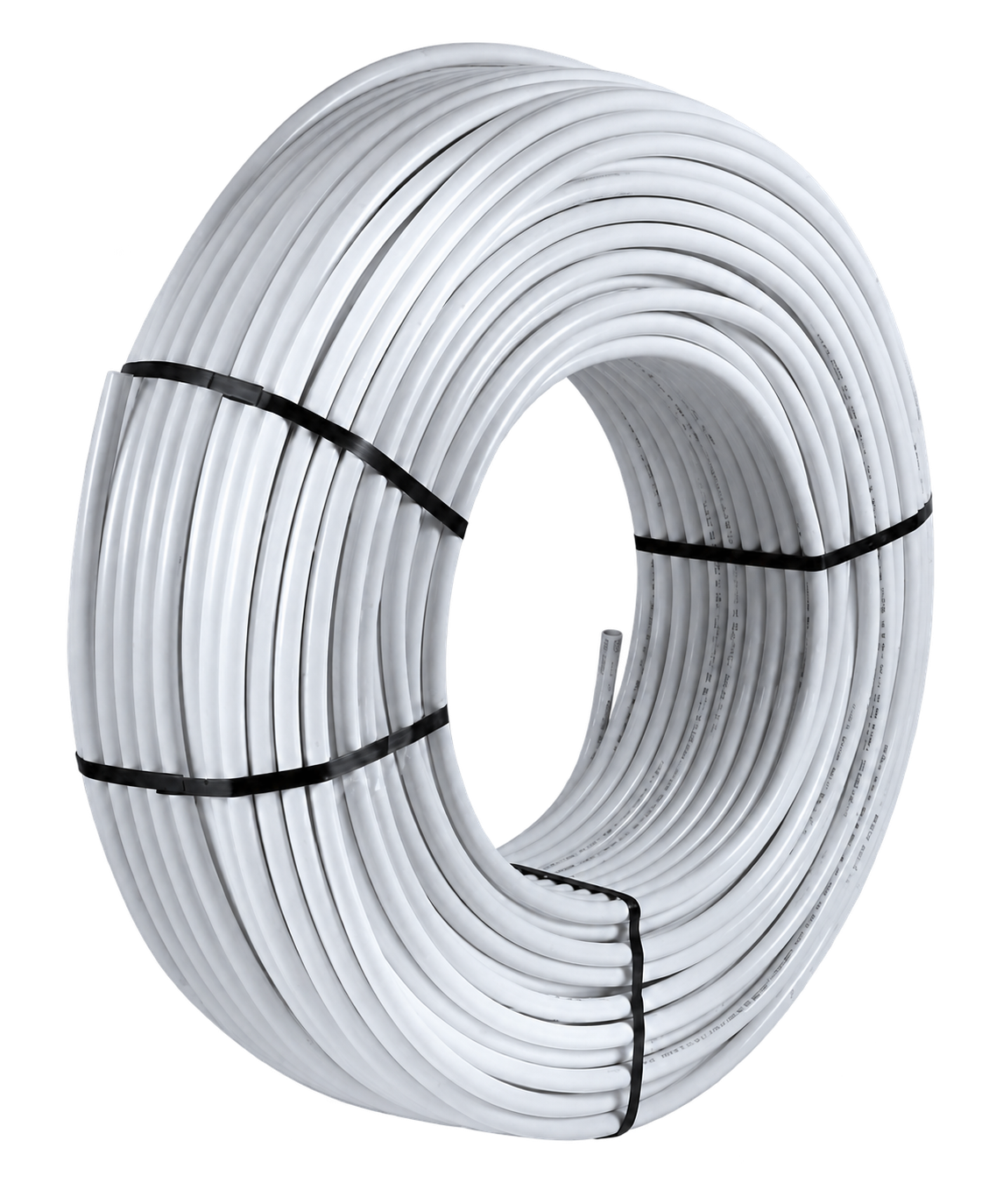

Tubo multistrato PE-Xb/Al/PE-Xb
Tubo multistrato a 5 strati PE-Xb/Al/PE-Xb per impianti radianti e termoidraulici. L'anima in alluminio saldata testa a testa garantisce stabilità dimensionale e costituisce una barriera completa all'ossigeno. Gli strati interno ed esterno in PE-Xb assicurano superficie interna liscia, resistenza alla corrosione e affidabilità nel tempo. Disponibile nel diametro 16×2 mm in bobine da 100, 250 e 500 m.
| Codice | Diametro e struttura | U.M. | Confezione |
|---|---|---|---|
| 440001 | Ø 16 × 2 mm · 5 strati | mt/l | 100 m |
| 440002 | Ø 16 × 2 mm · 5 strati | mt/l | 250 m |
| 440003 | Ø 16 × 2 mm · 5 strati | mt/l | 500 m |
Collettori
Collettore in acciaio
Collettore per sistemi radianti 1” in acciaio inossidabile.Con rivestimento anticondensa. Attacchi lato primario F 1” interasse 210mm. Attacchi derivazioni lato impianto radiante M 3/4” eurocono interasse 50mm. Collettore di mandata completo di flussimetri per la regolazione del flusso. Collettore di ritorno completo di valvole di intercettazione con predisposizione per attuatori elettrotermici M30X1,5. Staffe per il montaggio a parete o in armadio da incasso. Valvole di sfiato aria automatiche. Rubinetti girevoli di carico e scarico impianto.
| Codice | Numero di uscite | U.M. | Confezione |
|---|---|---|---|
| 310002 | 2 uscite | pz | 1 pz |
| 310003 | 3 uscite | pz | 1 pz |
| 310004 | 4 uscite | pz | 1 pz |
| 310005 | 5 uscite | pz | 1 pz |
| 310006 | 6 uscite | pz | 1 pz |
| 310007 | 7 uscite | pz | 1 pz |
| 310008 | 8 uscite | pz | 1 pz |
| 310009 | 9 uscite | pz | 1 pz |
| 310010 | 10 uscite | pz | 1 pz |
| 310011 | 11 uscite | pz | 1 pz |
| 310012 | 12 uscite | pz | 1 pz |
| 310013 | 13 uscite | pz | 1 pz |
Collettore in tecnopolimero
Collettore modulare per sistemi radianti realizzato in tecnopolimero poliammide. Derivazioni da 3/4” Eurocono con interasse 50 mm. Completo di kit terminale, staffa e modulo intermedio di carico e scarico, attacco per sfiato manuale e tappo modulare. Kit valvole non incluso.
| Codice | Numero di uscite | U.M. | Confezione |
|---|---|---|---|
| 321012 | 2 uscite | pz | 1 pz |
| 321013 | 3 uscite | pz | 1 pz |
| 321014 | 4 uscite | pz | 1 pz |
| 321015 | 5 uscite | pz | 1 pz |
| 321016 | 6 uscite | pz | 1 pz |
| 321017 | 7 uscite | pz | 1 pz |
| 321018 | 8 uscite | pz | 1 pz |
| 321019 | 9 uscite | pz | 1 pz |
| 321020 | 10 uscite | pz | 1 pz |
| 321021 | 11 uscite | pz | 1 pz |
| 321022 | 12 uscite | pz | 1 pz |
| 321023 | 13 uscite | pz | 1 pz |
| 321024 | 14 uscite | pz | 1 pz |
| 321025 | 15 uscite | pz | 1 pz |
Adattatori tubo/collettore
| Codice | Tubo compatibile | U.M. | Confezione |
|---|---|---|---|
| 340001 | PE-Xa / PE-RT · 16 x 2 mm | pz | 10 pz |
| 340002 | PE-Xa / PE-RT · 17 x 2 mm | pz | 10 pz |
| 340003 | PE-Xa / PE-RT · 20 x 2 mm | pz | 10 pz |
| 340004 | Multistrato · 16 x 2 mm | pz | 10 pz |
| 340005 | Multistrato · 20 x 2 mm | pz | 10 pz |
Valvole
Valvole per collettori
Valvole a sfera diritte per collettore 1”. Attacchi lato primario F 1” ISO228. Attacchi lato secondario M 1” ISO228. Guarnizione o-ring per assemblaggio al collettore. Maniglie con termometro integrato blu e rosse.
| Codice | Configurazione | U.M. | Confezione |
|---|---|---|---|
| 350001 | 1" · Diritta · Termometro: Presente | pz | 2 pz |
| 350002 | 1" 1/4 · Squadra · Termometro: Presente | pz | 2 pz |
| 350003 | 1" · Diritta · Termometro: Presente | pz | 2 pz |
| 350004 | 1" 1/4 · Squadra · Termometro: Presente | pz | 2 pz |
| 350005 | 1" · Diritta · Termometro: No | pz | 2 pz |
| 350006 | 1" 1/4 · Diritta · Termometro: No | pz | 2 pz |
| 350007 | 1" · Diritta · Termometro: No | pz | 2 pz |
| 350008 | 1" 1/4 · Squadra · Termometro: No | pz | 2 pz |
Cassette collettori
Cassette da incasso
Cassetta metallica con struttura in lamiera zincata, pannello di chiusura verniciato a polveri e bordi arrotondati, chiusura con serratura con asola per cacciavite a testa piatta, filo muro, dotata di tenuta di sicurezza, con staffe di fissaggio e appoggio su laterizio.
| Codice | Dimensione | U.M. | Confezione |
|---|---|---|---|
| 314001 | 500 mm | PZ | — |
| 314002 | 700 mm | PZ | — |
| 314003 | 1000 mm | PZ | — |
Cassette da incasso per cartongesso
Cassetta metallica con struttura in alluminio, con pannello in cartongesso e chiusura Push-Pull, filo muro, dotata di tenuta di sicurezza, con staffe di fissaggio su cartongesso per appoggio su laterizio. Sistema di regolazione millimetrico con viti di bloccaggio e cricchetti.
| Codice | Dimensione | U.M. | Confezione |
|---|---|---|---|
| 314004 | 500 mm | PZ | — |
| 314005 | 700 mm | PZ | — |
| 314006 | 1000 mm | PZ | — |
Fissaggi al pannello
Clip ferma tubo
| Codice | Dimensione | U.M. | Confezione |
|---|---|---|---|
| 390001 | H 41 mm · Tubo 16/17 mm | nr | 100 pz |
Clip ferma rete
| Codice | Dimensione | U.M. | Confezione |
|---|---|---|---|
| 390002 | — | nr | 100 pz |
Accessori tubo
Curve guida tubo
| Codice | Dimensione | U.M. | Confezione |
|---|---|---|---|
| 390003 | Tubo 16/17 mm | nr | 10 pz |
Attuatori
Attuatori termoelettrici 220 V
Servocomando elettrotermico con indicazione della corsa completo di ghiera
| Codice | U.M. | Confezione | |
|---|---|---|---|
| 170003 | Con contatto ausiliario | pz | 1 pz |
| 170004 | Senza contatto ausiliario | pz | 1 pz |
Dilatazione massetto
Fascia perimetrale
| Codice | Dimensione | U.M. | Confezione |
|---|---|---|---|
| 370001 | Sp. 8 mm · H 160 mm | mt l | 50 m |
Additivi
Additivo per massetti
| Codice | Contenuto | U.M. | Confezione |
|---|---|---|---|
| 311001 | 10 L | pz | 1 |
Additivo antibatterico e antialga
| Codice | Contenuto | U.M. | Confezione |
|---|---|---|---|
| 311002 | 1 L | pz | 1 pz |
Deumidificatori

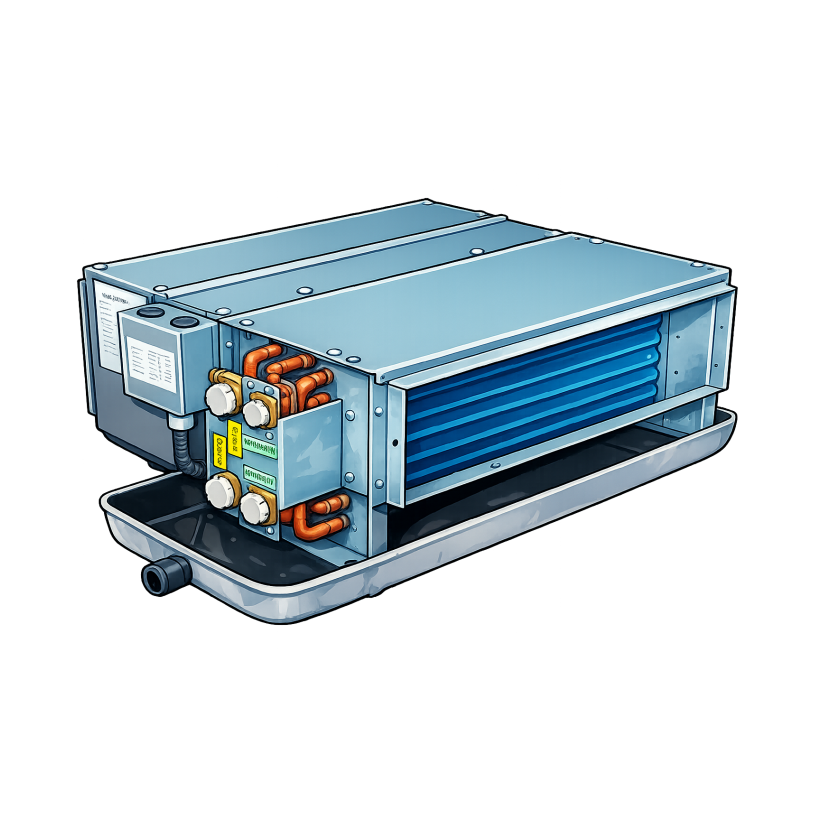

Deumidificatori da incasso orizzontali
| Codice | Modello | U.M. | Confezione |
|---|---|---|---|
| 510001 | 300 m³/h · Incasso Orizzontale | pz | 1 pz |
