RQ 2.3 pannello termosaldato Plan Grafite

RQ 2.3 · Pannello piano

PLAN

Sistema radiante a pavimento con pannello piano in EPS grafite e film termosaldato in HIPS.

RQ 2.3 PLAN è una soluzione per impianti radianti a pavimento alimentati ad acqua, adatta a sistemi di riscaldamento e raffrescamento integrati nelle strutture. Il pannello piano in EPS grafite è accoppiato a un film termosaldato in HIPS e presenta una griglia superficiale 50 × 50 mm che facilita la posa della tubazione.

EPS grafite Pannello isolante in polistirene espanso sinterizzato a conducibilità termica migliorata.
Tubo Ø 16 / 17 / 20 Compatibile con differenti diametri di tubazione per sistemi radianti.
Griglia 50 × 50 mm Riferimento superficiale per una posa ordinata e precisa della tubazione.
Riscaldamento e raffrescamento Idoneo ai sistemi radianti integrati secondo UNI EN 1264.
Configura il sistema Documentazione
RQ 2.3 PLAN
Immagine prodotto Pannello piano RQ 2.3 PLAN in EPS grafite con film termosaldato superiore in HIPS.

Panoramica del sistema

Il pannello è realizzato in polistirene espanso sinterizzato EPS a conducibilità termica migliorata con grafite, accoppiato con un film termosaldato in polistirene laminato HIPS disponibile con spessore da 170 a 230 μm.

La superficie presenta una leggera sagomatura che individua una griglia a maglie quadrate da 50 × 50 mm, utile come riferimento durante la posa della tubazione.

Dati principali

Spessore isolante 20 / 30 / 40 mm
Griglia di posa 50 mm
Diametro tubo Tutti
Dimensione utile pannello 1400 × 800 mm
Dimensione totale pannello 1425 × 825 mm
Superficie pannello 1,12 m²
Conducibilità termica λD 0,030 W/mK
EPS 150 / 200

Configurazioni dimensionali disponibili

Spessore isolante Spessore totale Pezzi per confezione m² per confezione Dimensione utile Superficie pannello
20 mm 20 mm 26 29,12 m² 1400 × 800 mm 1,12 m²
30 mm 30 mm 17 19,04 m² 1400 × 800 mm 1,12 m²
40 mm 40 mm 13 14,56 m² 1400 × 800 mm 1,12 m²

Caratteristiche fisiche essenziali

  • Materiale isolante: EPS a conducibilità termica migliorata con grafite.
  • Rivestimento superiore: film termosaldato in polistirene laminato HIPS.
  • Spessore film HIPS: 170–230 μm.
  • Conducibilità termica dichiarata λD: 0,030 W/mK.
  • Resistenza a compressione: 150 kPa per EPS 150 / 200 kPa per EPS 200.
  • Reazione al fuoco: Euroclasse E.
  • Impiego: sistemi radianti a pavimento per riscaldamento e raffrescamento.

Resistenza termica su spessore base isolante Rλ,ins: 0,67 m²K/W per 20 mm · 1,00 m²K/W per 30 mm · 1,33 m²K/W per 40 mm.

Vantaggi e punti di forza

Prestazioni termiche L’EPS grafite offre una conducibilità termica dichiarata di 0,030 W/mK.
Posa ordinata La griglia superficiale 50 × 50 mm aiuta l’installatore a mantenere regolarità e precisione nella posa del tubo.
Tre spessori disponibili Le versioni da 20, 30 e 40 mm permettono di adattare il sistema alle differenti stratigrafie disponibili.

Stratigrafia del sistema

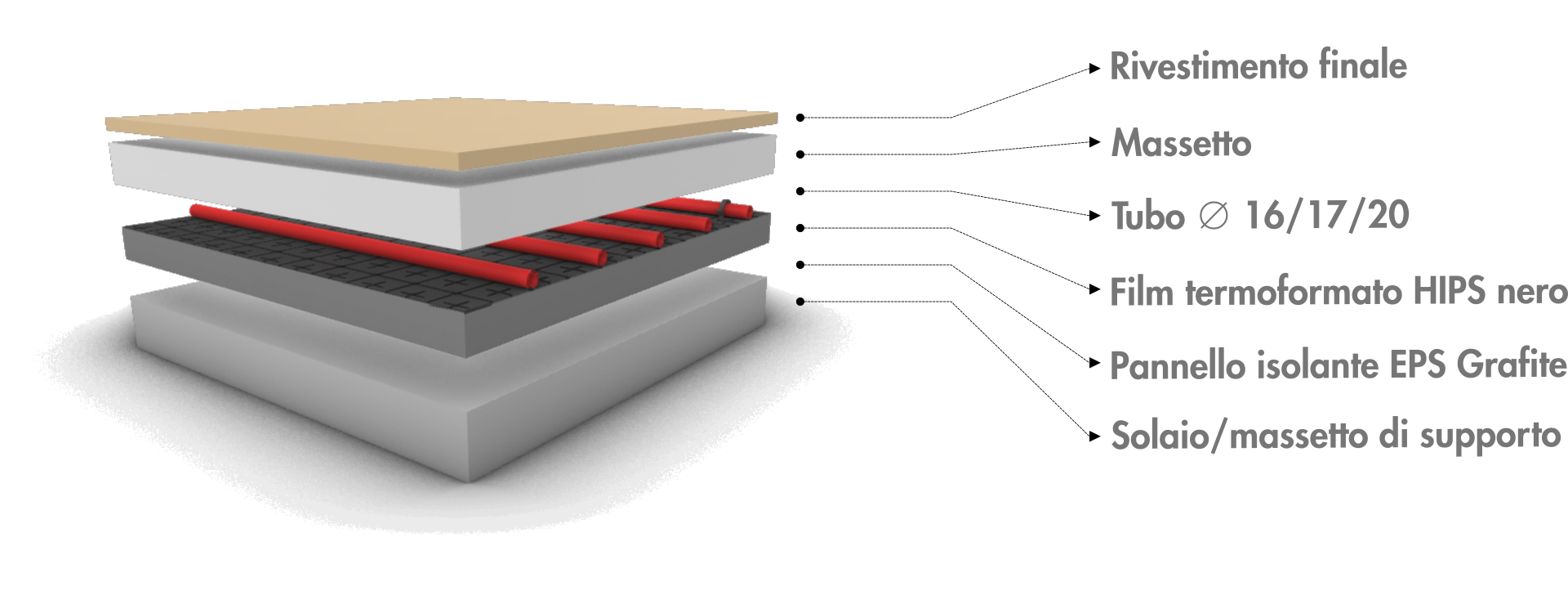

Stratigrafia del sistema radiante RQ 2.3 PLAN

Vuoi configurare il sistema RQ 2.3 PLAN?

Se vuoi stimare materiali, accessori e configurazione del tuo impianto, puoi partire dal configuratore RQ OCTO oppure richiedere informazioni per il tuo progetto.

Configura il sistema Richiedi informazioni
