RQ 2.5 Pannello termosaldato Quadro

RQ 2.5 · Pannello termosaldato

Quadro

Sistema radiante a pavimento con pannello bugnato in EPS bianco e film termosaldato in HIPS.

Quadro è una soluzione per impianti radianti a pavimento alimentati ad acqua, adatta a sistemi di riscaldamento e raffrescamento integrati nelle strutture. La superficie bugnata con passo di posa 50 mm guida la tubazione e favorisce un’installazione ordinata, stabile e regolare.

EPS bianco Pannello isolante in polistirene espanso sinterizzato EPS bianco.

Tubo 16–17 mm Compatibile con diametri comunemente impiegati negli impianti radianti.

Passo di posa 50 mm Geometria pensata per una posa guidata e regolare della tubazione.

Riscaldamento e raffrescamento Idoneo ai sistemi integrati secondo UNI EN 1264.

Configura il sistema Documentazione

Immagine prodotto Pannello termosaldato Quadro con base isolante in EPS bianco e rivestimento superiore in HIPS.

Panoramica del sistema

Il pannello è realizzato in EPS bianco, accoppiato a un film termosaldato in polistirene laminato HIPS da 400 μm. La conformazione bugnata trattiene e guida il tubo, supportando la posa dei circuiti radianti in modo preciso.

La gamma è disponibile con spessori isolanti da 20, 30 e 40 mm e permette di scegliere la configurazione più adatta in funzione della stratigrafia disponibile, delle prestazioni richieste e del contesto applicativo.

Dati principali

Altezza bugna 25 mm

Passo di posa 50 mm

Diametro tubo 16–17 mm

Dimensione utile pannello 1400 × 800 mm

Dimensione totale pannello 1425 × 825 mm

Superficie pannello 1,12 m²

Spessore base isolante 20–40 mm

Spessore totale pannello 45–65 mm

Configurazioni dimensionali disponibili

Codice	Spessore isolante	Sp. medio effettivo	Spessore totale	Pezzi per confezione	m² per confezione	EPS	HIPS
250001	20 mm	26 mm	45 mm	16	17,92	150 kPa	400 μm
250002	30 mm	36 mm	55 mm	12	13,44	150 kPa	400 μm
250003	40 mm	46 mm	65 mm	10	11,20	150 kPa	400 μm

Spessore medio effettivo calcolato secondo UNI EN 1264-3.

Caratteristiche fisiche essenziali

Materiale isolante: EPS bianco.
Rivestimento superiore: film termosaldato in HIPS da 400 μm.
Diametro tubo compatibile: 16–17 mm.
Passo di posa: 50 mm.
Impiego: sistemi radianti a pavimento per riscaldamento e raffrescamento.

Conducibilità termica dichiarata λD: 0,034 W/mK. Resistenza termica Rλ,ins: 0,76 / 1,06 / 1,35 m²K/W per gli spessori isolanti 20 / 30 / 40 mm. Resistenza a compressione: 150 kPa. Reazione al fuoco: Euroclasse E.

Vantaggi e punti di forza

Posa semplice e veloceLe bugne guidano il tubo e aiutano a mantenere regolarità e stabilità del circuito.

Protezione superficialeIl film termosaldato in HIPS protegge la superficie del pannello durante la posa.

Tre spessori disponibiliLe configurazioni da 20, 30 e 40 mm permettono di adattare il sistema a differenti stratigrafie.

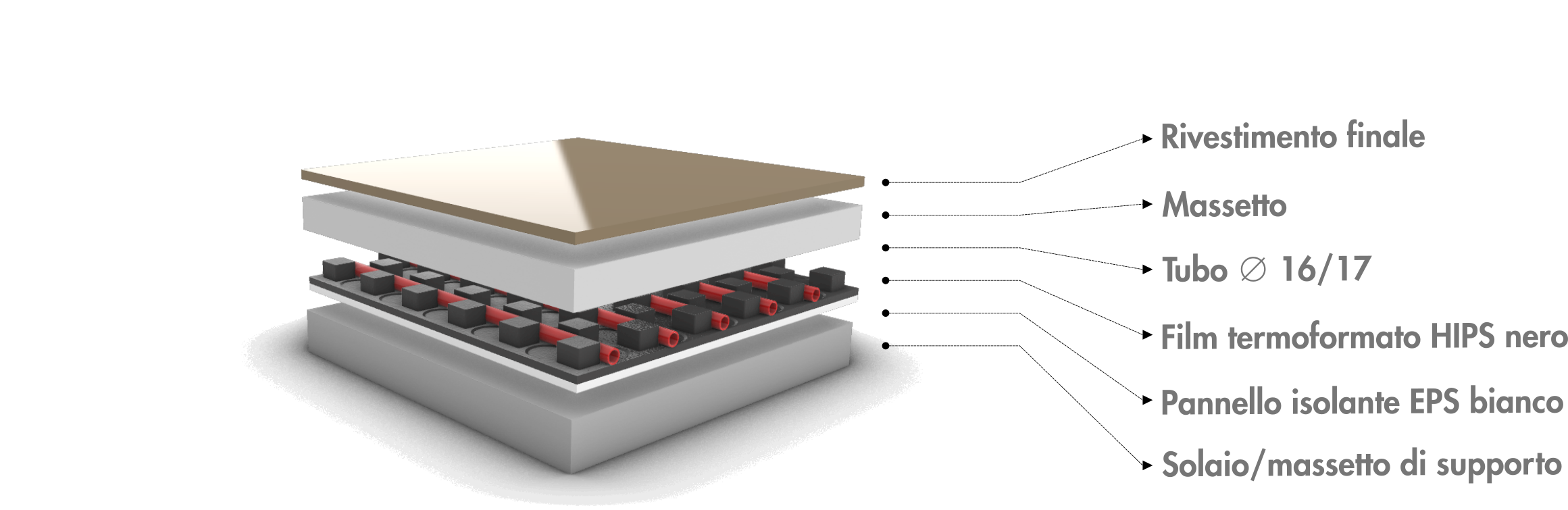

Stratigrafia del sistema

Documenti di supporto

Scarica direttamente i documenti tecnici disponibili per il pannello RQ 2.5 Quadro.

Download Scheda tecnica RQ 2.5 Caratteristiche dimensionali, configurazioni disponibili e prestazioni fisiche del pannello. Download Voce di capitolato Testo tecnico per la prescrizione del pannello RQ 2.5 Quadro nei documenti di progetto.
