Tubo PE-RT
5 layer

Tubo PE-RT/EVOH/PE-RT per sistemi radianti di riscaldamento e raffrescamento.

Il tubo RQ OCTO PE-RT 5 layer è realizzato in polietilene resistente alle alte temperature. La struttura a cinque strati protegge la barriera EVOH al centro della parete e limita la diffusione dell’ossigeno nell’impianto.

5 stratiPE-RT / adesivo / EVOH / adesivo / PE-RT.

Materiale non reticolatoPE-RT: polietilene resistente alle alte temperature.

Diametri disponibili16×2 mm e 17×2 mm.

Temperatura di esercizioFino a 95 °C secondo i dati dichiarati.

Configura il sistema Documenti tecnici

RQ 4.3 PE-RT 5 layer per sistemi radianti Flessibile, resistente alla corrosione e con barriera EVOH protetta nella parete del tubo.

Una struttura protetta

Il PE-RT non necessita di reticolazione. Le sue caratteristiche derivano dalla particolare struttura del materiale, progettata per mantenere le prestazioni negli impianti di riscaldamento e raffrescamento.

La barriera EVOH centrale limita il passaggio dell’ossigeno attraverso il tubo. I due strati di PE-RT la proteggono dall’umidità e da eventuali danneggiamenti meccanici durante la posa.

Dati principali

MaterialePE-RT non reticolato

BarrieraEVOH centrale

Rugosità interna0,007 mm

Conducibilità0,38 W/mK

Dilatazione lineare0,018 mm/mK

Temperatura esercizio95 °C

Struttura a 5 strati

Ogni strato svolge una funzione specifica per garantire flessibilità, protezione e affidabilità nel tempo.

1PE-RT interno: superficie di passaggio dell’acqua, liscia e resistente.

2Strato adesivo: assicura l’unione permanente tra PE-RT e barriera EVOH.

3EVOH: barriera antiossigeno posta al centro della parete del tubo.

4Strato adesivo: collega la barriera EVOH allo strato esterno.

5PE-RT esterno: protegge la barriera EVOH durante trasporto e posa.

Stratigrafia del tubo PE-RT 5 layer

Le due viste mostrano la disposizione degli strati che compongono la parete della tubazione.

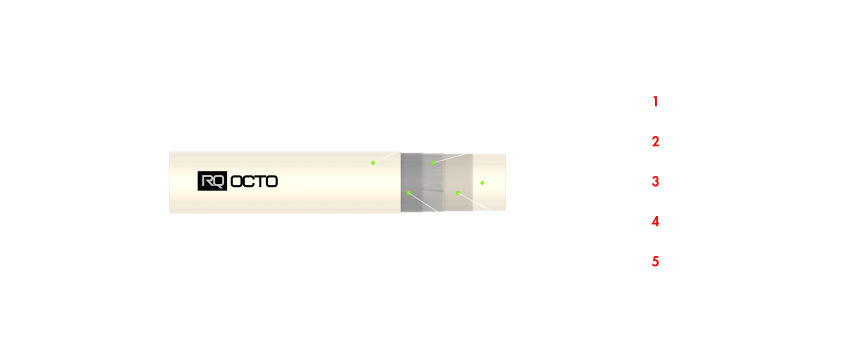

Vista lineare

Stratigrafia lineare del tubo PE-RT a 5 strati — PE-RT / adesivo / EVOH / adesivo / PE-RT

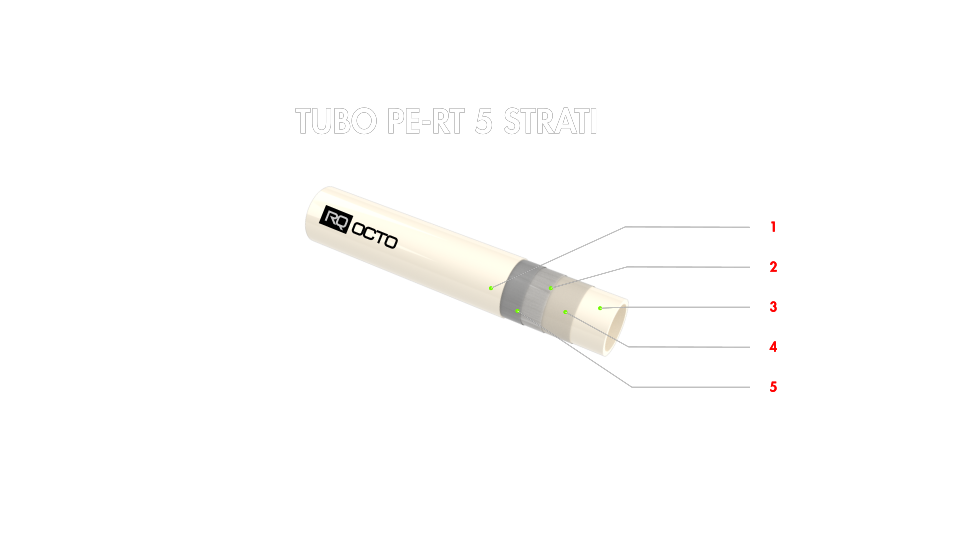

Vista prospettica

Stratigrafia prospettica del tubo PE-RT a 5 strati — Barriera EVOH protetta nella parete del tubo

Dimensioni e caratteristiche

Caratteristica	PE-RT 16×2 mm	PE-RT 17×2 mm
Diametro esterno	16 mm	17 mm
Spessore parete	2 mm	2 mm
Diametro interno	12 mm	13 mm
Raggio minimo di curvatura	90 mm	85 mm
Temperatura massima di esercizio	95 °C	95 °C
Bobine disponibili	120 / 300 / 600 m	120 / 300 / 600 m

I dati tecnici definitivi devono essere verificati nella scheda tecnica del prodotto.

Classi di applicazione

Classe 1: distribuzione di acqua calda a 60 °C.
Classe 2: distribuzione di acqua calda a 70 °C.
Classe 4: riscaldamento a pavimento e radiatori a bassa temperatura.
Classe 5: sistemi di riscaldamento ad alta temperatura.

Per i sistemi radianti RQ OCTO la classe di riferimento è la Classe 4.

Come leggere le curve

La ridotta rugosità interna favorisce il passaggio dell’acqua e limita le perdite di carico. Le curve di regressione mostrano invece come temperatura e durata di esercizio influenzano la resistenza del materiale nel tempo.

Per il dimensionamento dei circuiti e la verifica delle pressioni utilizzare sempre i dati tecnici certificati del produttore.

Vantaggi e punti di forza

Flessibilità di posaIl PE-RT facilita la realizzazione delle curve e la distribuzione regolare dei circuiti radianti.

Protezione dell’impiantoLa barriera EVOH limita l’ingresso di ossigeno e contribuisce alla protezione dei componenti metallici.

Barriera protettaLa posizione centrale dell’EVOH la protegge durante la movimentazione e la posa della tubazione.

Documenti di supporto

Scarica la documentazione tecnica del tubo PE-RT 5 layer.

Scheda tecnica RQ 4.3 · Tubo PE-RT 5 layer Caratteristiche del prodotto, dimensioni disponibili e prestazioni dichiarate. Apri la scheda tecnica

Voce di capitolato RQ 4.3 · Tubo PE-RT 5 layer Testo tecnico per la prescrizione della tubazione PE-RT a cinque strati. Apri la voce di capitolato
