Tubo PE-Xa 5 Layer
QuickAttach

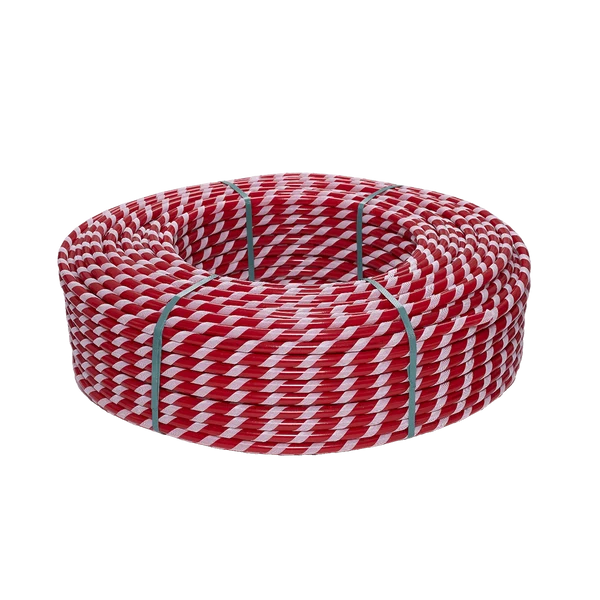

Tubo PE-Xa/EVOH a cinque strati Velcro di aggancio, diametro 17 × 2 mm.
Il tubo RQ OCTO PE-Xa 5 Layer QuickAttach è progettato per i sistemi radianti di riscaldamento e raffrescamento. La reticolazione a perossidi garantisce flessibilità e resistenza nel tempo, mentre il rivestimento esterno consente il fissaggio rapido sui pannelli con superficie compatibile.
PE-Xa reticolato a perossidi
Il polietilene PE-Xa è reticolato mediante perossidi. Questo processo conferisce al tubo elevata flessibilità, resistenza alle sollecitazioni termiche e meccaniche e stabilità delle prestazioni nel tempo.
La barriera EVOH è protetta all’interno della parete del tubo e limita la diffusione dell’ossigeno, contribuendo alla protezione dei componenti metallici dell’impianto.
Dati principali
Sistema QuickAttach
La striscia in Velcro è applicata elicoidalmente sulla superficie esterna del tubo. Premendo la tubazione sul pannello QuickAttach, il rivestimento aderisce alla superficie di aggancio e mantiene il circuito nella posizione prevista dal progetto.
Struttura a 5 strati
La barriera EVOH è inserita e protetta all’interno della parete della tubazione.
Dimensioni e caratteristiche
| Caratteristica | PE-Xa QuickAttach 17 × 2 mm |
|---|---|
| Diametro esterno | 17 mm |
| Spessore della parete | 2 mm |
| Diametro interno | 13 mm |
| Volume interno d’acqua | 0,133 l/m |
| Raggio minimo di curvatura | 85 mm |
| Temperatura massima di esercizio | 95 °C |
| Pressione massima di esercizio | 8 bar |
| Rotoli disponibili | 120 / 300 / 600 m |
I dati tecnici definitivi devono essere verificati nella scheda tecnica del prodotto.
Impiego
- Sistemi radianti a pavimento.
- Riscaldamento e raffrescamento degli ambienti.
- Posa su pannelli con superficie di aggancio QuickAttach.
- Classe applicativa di riferimento: Classe 4.
Indicazioni di posa
Evitare schiacciamenti, torsioni e curvature inferiori al raggio minimo dichiarato. Applicare una pressione uniforme sul tubo, verificando il corretto aggancio al pannello lungo tutto il circuito.
Prima della copertura dei circuiti eseguire la prova di tenuta prevista dal progetto e dalle norme applicabili.
Vantaggi e punti di forza
Documenti di supporto
Scarica la documentazione tecnica del tubo RQ 4.5 PE-Xa 5 Layer QuickAttach.
