RQ 2.2 Pannello termoformato Tech Graphite

RQ 2.2 · Pannello termoformato

Tech Graphite

Sistema radiante a pavimento con pannello bugnato in EPS grafite e film termoformato nero in HIPS.

Tech Graphite è una soluzione per impianti radianti a pavimento alimentati ad acqua, adatta a sistemi di riscaldamento e raffrescamento integrati nelle strutture. La superficie bugnata guida la posa del tubo e favorisce un’installazione ordinata, stabile e veloce.

EPS grafite Pannello isolante in polistirene espanso sinterizzato additivato con grafite.
Tubo 16–17 mm Compatibile con diametri comunemente impiegati negli impianti radianti.
Interasse bugne 50 mm Geometria pensata per una posa guidata e regolare.
Riscaldamento e raffrescamento Idoneo ai sistemi integrati secondo UNI EN 1264.
Configura il sistema Documentazione
RQ 2.2 Tech Graphite
Immagine prodotto Pannello termoformato Tech Graphite con base isolante in EPS grafite e rivestimento superiore nero.

Panoramica del sistema

Il pannello è realizzato in EPS additivato con grafite, accoppiato a un film termoformato nero in polistirene laminato HIPS disponibile con spessore da 500 a 800 μm. La conformazione bugnata trattiene il tubo e supporta la posa dei circuiti radianti in modo preciso.

La gamma sarà descritta nel dettaglio dopo l’inserimento della scheda tecnica e permette di scegliere la configurazione più adatta in funzione della stratigrafia disponibile, delle prestazioni richieste e del contesto applicativo.

Dati principali

Altezza bugna 22 mm
Interasse bugna 50 mm
Diametro tubo 16–17 mm
Dimensione utile pannello 1400 × 800 mm
Dimensione totale pannello 1450 × 850 mm
Superficie pannello 1,12 m²
Spessore base isolante 10–60 mm
Spessore totale pannello 32–82 mm

Configurazioni dimensionali disponibili

La tabella completa delle configurazioni, degli spessori isolanti, degli spessori totali e delle quantità per confezione sarà inserita dopo il caricamento della scheda tecnica RQ 2.2 Tech Graphite.

Caratteristiche fisiche essenziali

  • Materiale isolante: EPS additivato con grafite.
  • Rivestimento superiore: film termoformato nero in HIPS.
  • Diametro tubo compatibile: 16–17 mm.
  • Interasse bugne: 50 mm.
  • Impiego: sistemi radianti a pavimento per riscaldamento e raffrescamento.

I valori definitivi di conducibilità termica, resistenza a compressione, resistenza termica, assorbimento d’acqua e diffusione del vapore saranno inseriti dalla scheda tecnica RQ 2.2.

Vantaggi e punti di forza

Posa semplice e veloceLe bugne preformate guidano il tubo e aiutano a mantenere regolarità e stabilità del circuito.
Protezione superficialeIl film termoformato nero in HIPS protegge il pannello e migliora la resistenza durante la posa.
Ampia gamma di spessoriLa disponibilità da 10 a 60 mm permette di adattare il sistema a differenti stratigrafie.

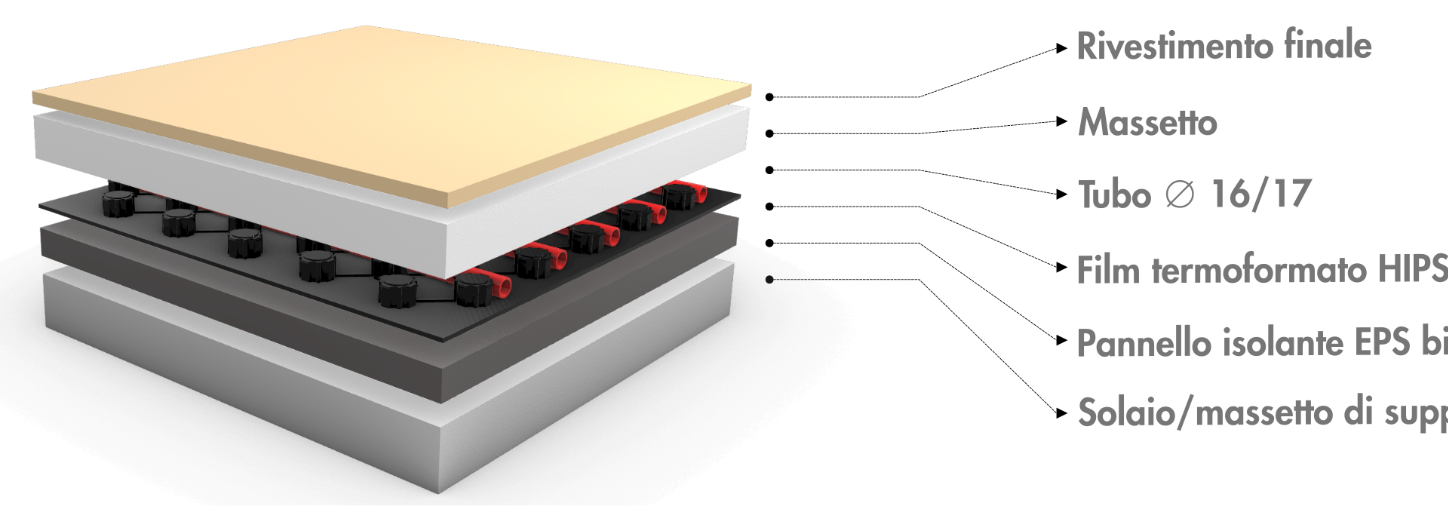

Stratigrafia del sistema

Stratigrafia del sistema radiante Tech Graphite

Vuoi configurare il sistema Tech Graphite?

Se vuoi stimare materiali, accessori e configurazione del tuo impianto, puoi partire dal configuratore RQ OCTO oppure richiedere informazioni per il tuo progetto.
