RQ 2.4 · Pannello termoformato

Termix

Sistema radiante a pavimento con pannello bugnato in EPS e film termoformato in HIPS.

RQ 2.4 Termix è un pannello isolante per sistemi radianti a pavimento alimentati ad acqua, idoneo al riscaldamento e al raffrescamento integrati nelle strutture secondo UNI EN 1264. La superficie bugnata con passo di posa 75 mm guida il posizionamento della tubazione e favorisce una posa ordinata e stabile.

EPS Pannello isolante in polistirene espanso sinterizzato per sistemi radianti.

Tubo Ø 16 / 17 mm Configurazioni indicate per tubazioni da 16 e 17 mm.

Passo di posa 75 mm Geometria bugnata con interasse regolare da 75 mm.

Riscaldamento e raffrescamento Idoneo ai sistemi radianti integrati secondo UNI EN 1264.

Configura il sistema Documentazione

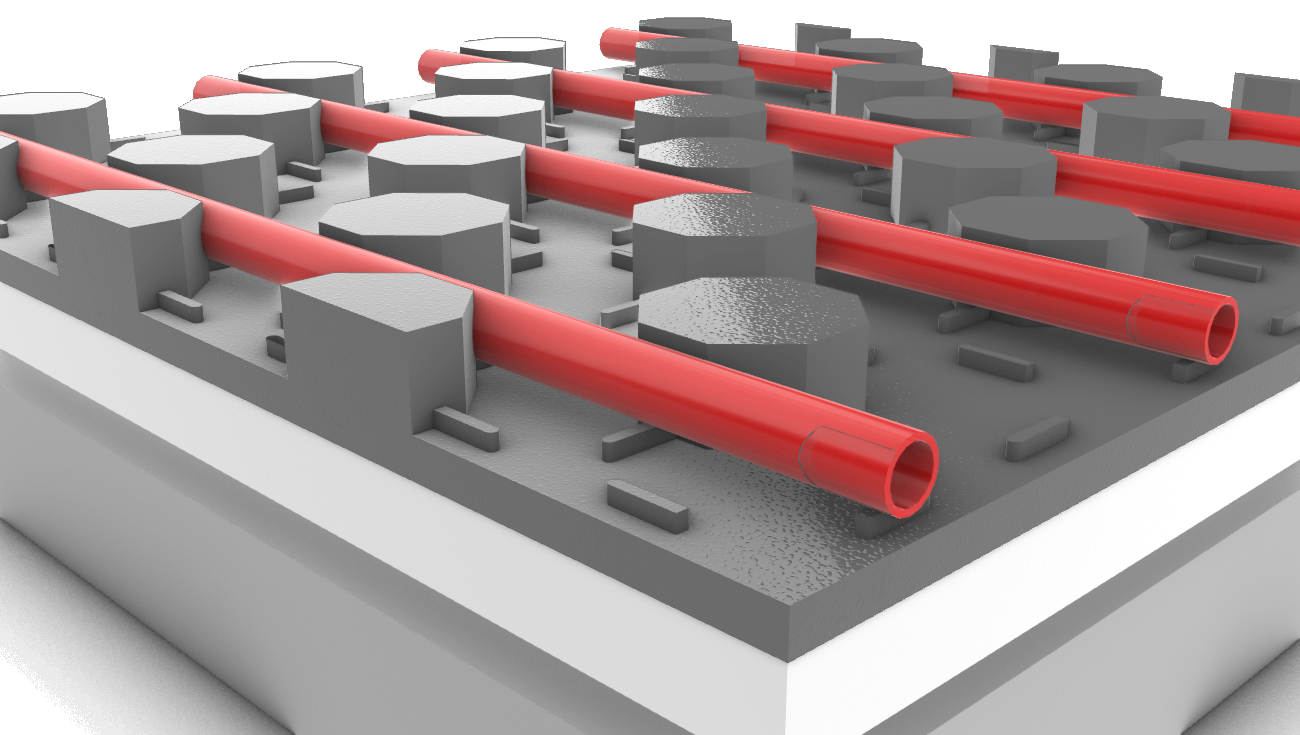

Immagine prodotto Pannello bugnato RQ 2.4 Termix in EPS con film termoformato superiore in HIPS.

Panoramica del sistema

Il pannello è realizzato in polistirene espanso sinterizzato EPS, accoppiato superiormente a un film termoformato in polistirene laminato HIPS. La superficie bugnata è progettata per guidare e mantenere in posizione la tubazione radiante.

L’altezza della bugna è pari a 30 mm e l’interasse di posa è pari a 75 mm. Il prodotto è marcato CE e destinato a sistemi radianti ad acqua per riscaldamento e raffrescamento.

Dati principali

Spessore isolante 20 / 30 / 40 mm

Passo di posa 75 mm

Altezza bugna 30 mm

Diametro tubo 16 / 17 mm

Dimensione utile pannello 1350 × 750 mm

Dimensione totale pannello 1380 × 780 mm

Superficie utile 1,0125 m²

Conducibilità termica λD 0,033 W/mK

Configurazioni dimensionali disponibili

Codice	EPS	HIPS	Sp. isolante	Sp. medio effettivo	Sp. totale	Pz/conf.	m²/conf.
240001	300 kPa	230 μm	20 mm	29 mm	50 mm	10	10,125
240002	200 kPa	230 μm	30 mm	39 mm	60 mm	7	7,0875
240003	200 kPa	230 μm	40 mm	49 mm	70 mm	6	6,075

Spessore medio effettivo calcolato secondo UNI EN 1264-3. Tipo di imballo: scatola in cartone.

Caratteristiche fisiche essenziali

Caratteristica	20 mm	30 mm	40 mm	Riferimento / Classe
Resistenza termica Rλ,ins	0,79 m²K/W	1,18 m²K/W	1,48 m²K/W	UNI EN 1264-3
Conducibilità termica dichiarata λD	0,033 W/mK	0,033 W/mK	0,033 W/mK	UNI EN 12667
Resistenza a compressione al 10%	150 kPa	150 kPa	150 kPa	UNI EN 826 · CS(10)200
Assorbimento d’acqua a lungo periodo	2,0%	2,0%	2,0%	UNI EN 12087 · WL(T)2,0
Resistenza diffusione vapore EPS μ	40–100	40–100	40–100	UNI EN 12086 · Z 40–100
Reazione al fuoco	E	E	E	Euroclasse E · UNI EN 13501
Tolleranza spessore	±2 mm	±2 mm	±2 mm	UNI EN 823 · T(2)
Stabilità dimensionale	0,2%	0,2%	0,2%	UNI EN 1603 · DS(N)2
Resistenza diffusione vapore HIPS μ	10.000	10.000	10.000	UNI EN 12086

Vantaggi e punti di forza

Posa guidata La geometria bugnata facilita il posizionamento ordinato della tubazione con interasse da 75 mm.

Protezione superficiale Il film termoformato in HIPS riveste la superficie del pannello durante le fasi di posa.

Tre configurazioni Disponibile con base isolante da 20, 30 e 40 mm per differenti esigenze di stratigrafia.

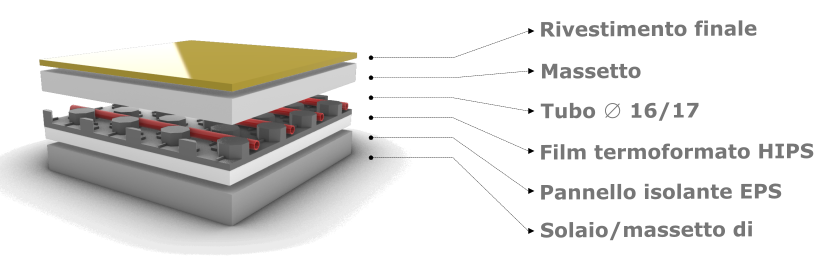

Stratigrafia del sistema

Documenti di supporto

Scarica direttamente i documenti tecnici disponibili per il pannello RQ 2.4 Termix.

Download Scheda tecnica RQ 2.4 Caratteristiche dimensionali, configurazioni disponibili e prestazioni fisiche del pannello. Download Voce di capitolato Testo tecnico per la prescrizione del pannello RQ 2.4 Termix nei documenti di progetto.
